Habitação
TP 4
Análise de casos de
referência em habitação
Estudo de caso:
NAKAGIN CAPSULE TOWER
Kisho Kurokawa
1970
Tokyo
A Nakagin Capsule Tower é um edifício de uso comercial e residencial localizado no distrito Ginza em Tóquio, Japão. Foi projetada por Kisho Kurakawa, e construído entre 1970 a 1972. É conectada

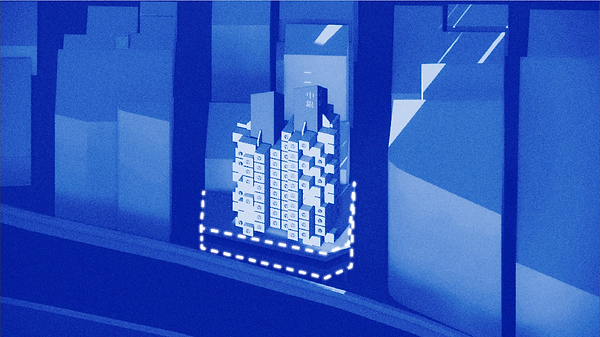

Renderização do Edifício
Metabolismo japonês
Setorização
.
Área Comercial no Térreo
Torres de Circulação Vertical
Cápsulas
Dimensões de Cada Cápsula
A Nakagin Tower possui 140 cápsulas pré-fabricadas de 2,50m x 4,00m x 2,50m, configurando unidades de 10m², equipadas com mobiliários planejados e compactos, que satisfaziam tanto as necessidades de habitação, como também a de escritórios e estúdios de arte, que configuravam uma parcela considerável da utilização no prédio.
​
​
As cápsulas são fixadas nas torres através de 4 parafusos de alta tensão, localizados na nas laterais ou na parte trazeira dos módulos. Essa fixação foi escolhida com o objetivo de facilitar a substituição das cápsulas, e alteração das cápsulas, de modo a reforçar ainda mais o conceito metabolista buscado por Kirokawa no projeto.​
​
Plantas
Áreas de Habitação
Àrea de Circulação em Planta Baixa
Para maximizar a compactação do edifício, a circulação vertical e os corredores de acesso às cápsulas foram mesclados. Assim, a circulação das escadas é dividida em 3 patamares, onde em cada um deles é possível acessar de duas a quatro cápsulas, separando cada pavimento em 3 níveis, onde o maior deles é o nível diretamente acessado pela caixa de elevador.
Cápsulas do 1º Nível do Pavimento
Cápsulas do 2º Nível do Pavimento
Cápsulas do 3º Nível do Pavimento
